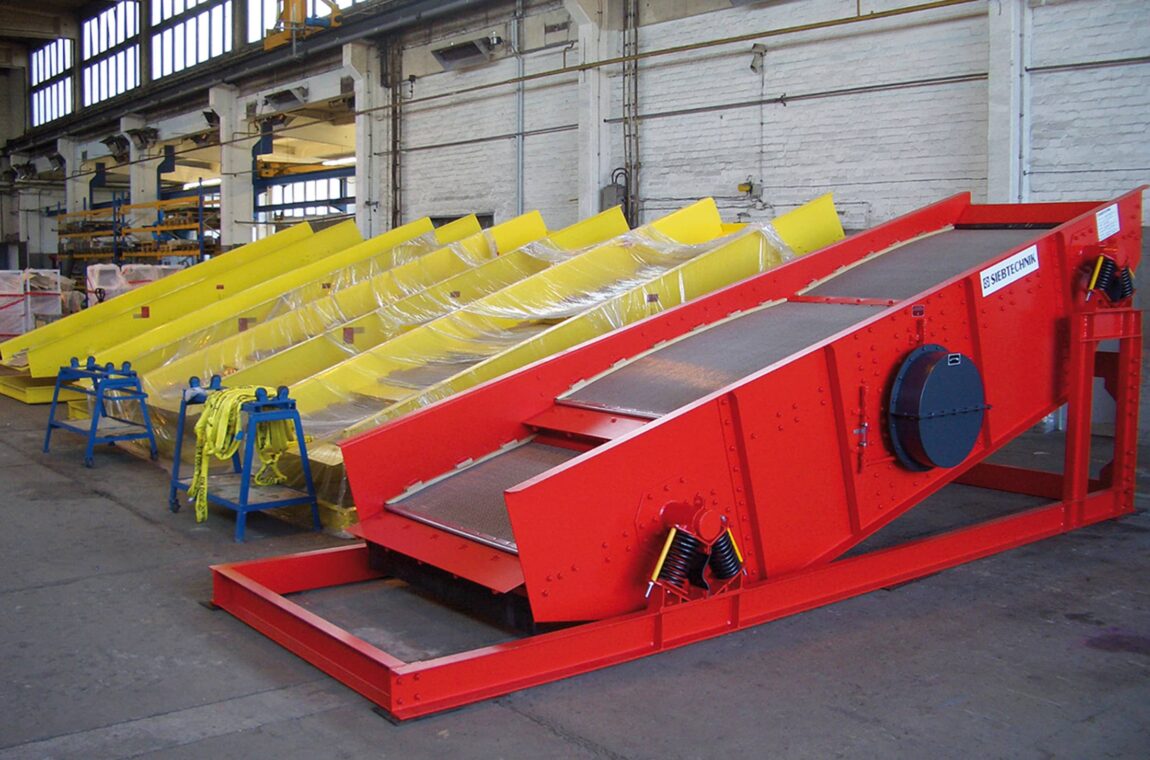

Zeefmachine met cirkelvormige trilbeweging

Uitvoeringsvarianten

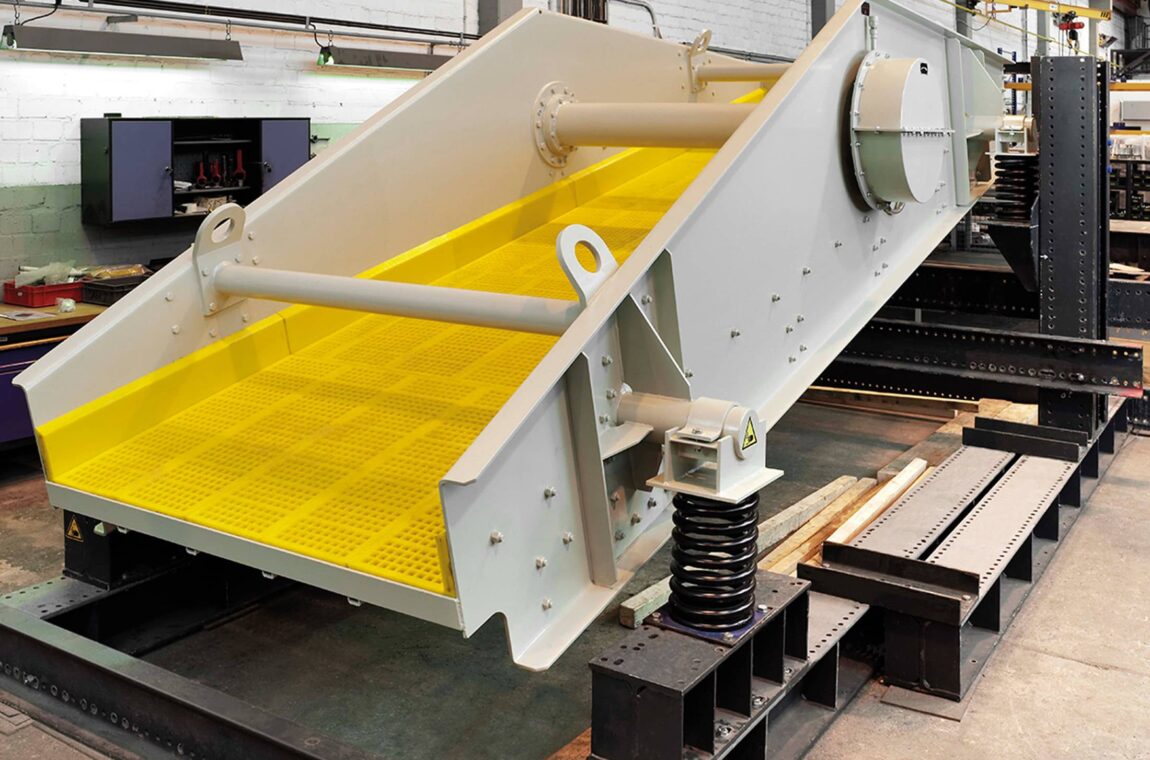

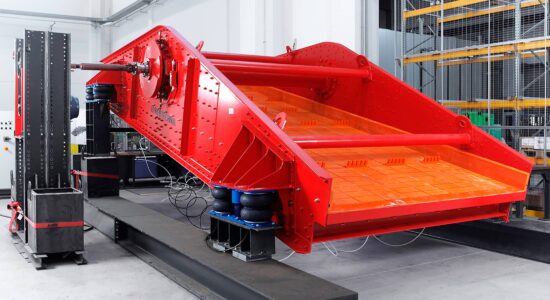

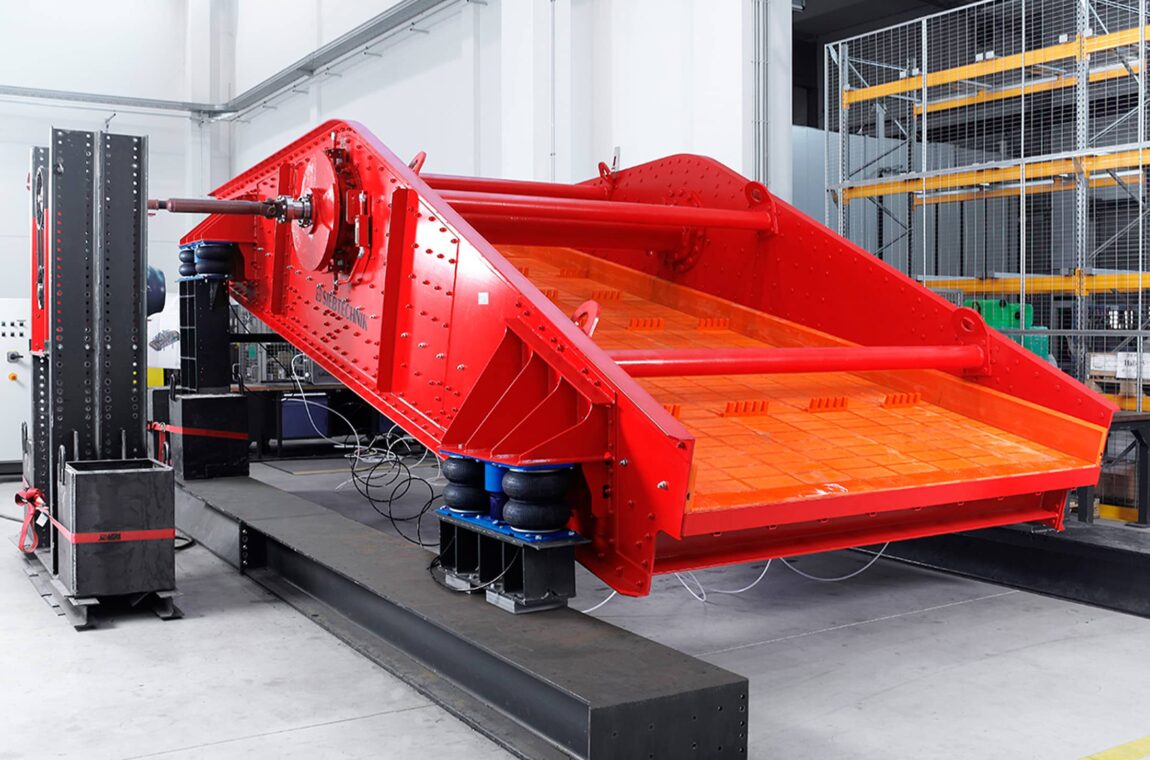

Een trilzeef van SIEBTECHNIK TEMA is de klassieke oplossing voor proces technische taken op het gebied van classificatie. Het zijn vrij trillende zeefmachines met een cirkelvormige trilbeweging, die zijn afgeveerd op luchtbalgen of schroefdrukveren. De massaverhoudingen van de zeefbak en de onbalans zijn optimaal op elkaar afgestemd. Op deze manier kan een harmonieuze oscillerende beweging op alle punten van de zeefmachine op het gezeefde materiaal worden overgebracht. De snelheid en amplitude van de machine kunnen aan het specifieke product worden aangepast, waardoor een consistent perfect zeefresultaat wordt gegarandeerd. Het robuuste ontwerp met gebruik en combinatie van standaardcomponenten zorgt voor een hoge mate van flexibiliteit en maakt klantgerichte oplossingen mogelijk. Bovendien ontstaan er machines met onderhoudsarme bedrijfstijden en een lange levensduur .

Onze zeefmachines uit de REKORD V-serie (met onbalansas), VZ-serie (aggregaat-aandrijving) en VR-serie (onbalansmotor) bieden zeefopeningen van 0,8 tot 300 mm en een zeefoppervlak van 0,5 tot ca. 60 m². Afhankelijk van het product kunnen de machines worden ontworpen voor een amplitude van 2 – 14 mm. De hellingshoek van de zeefbodem ligt tussen 10° en 30°, afhankelijk van de vereisten, en de zeefconstructie kan bestaan uit één tot drie zeefdekken.

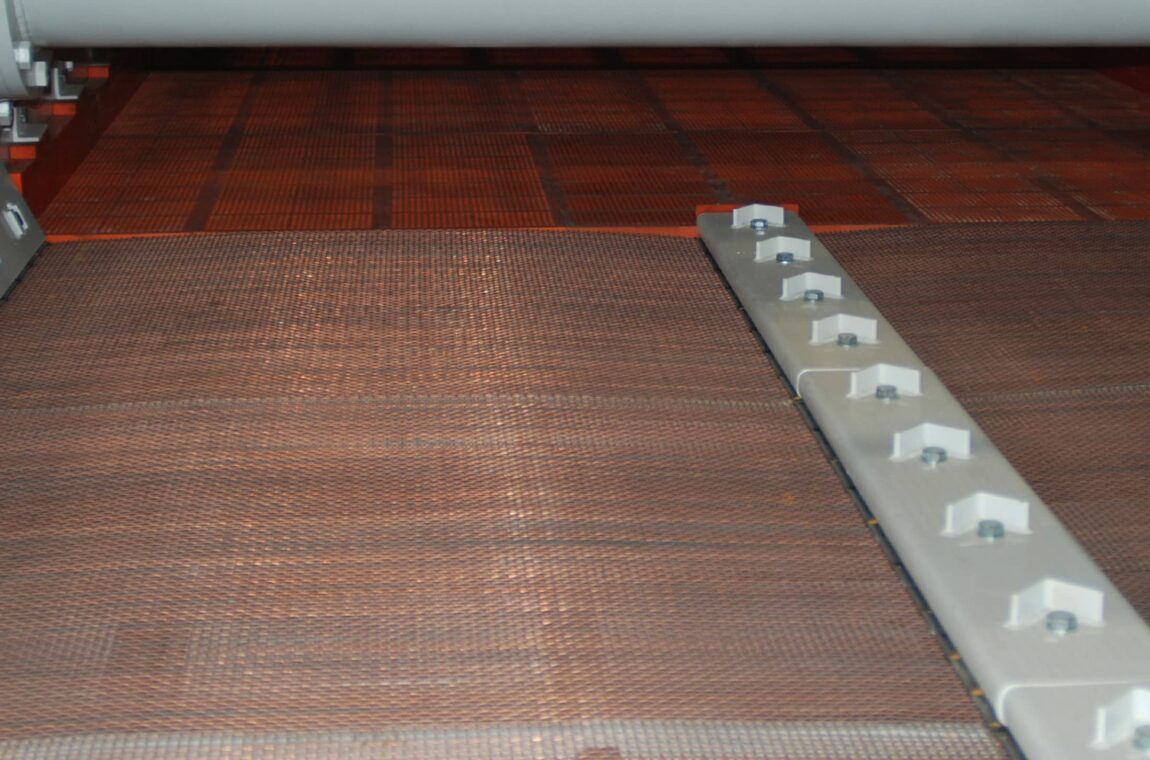

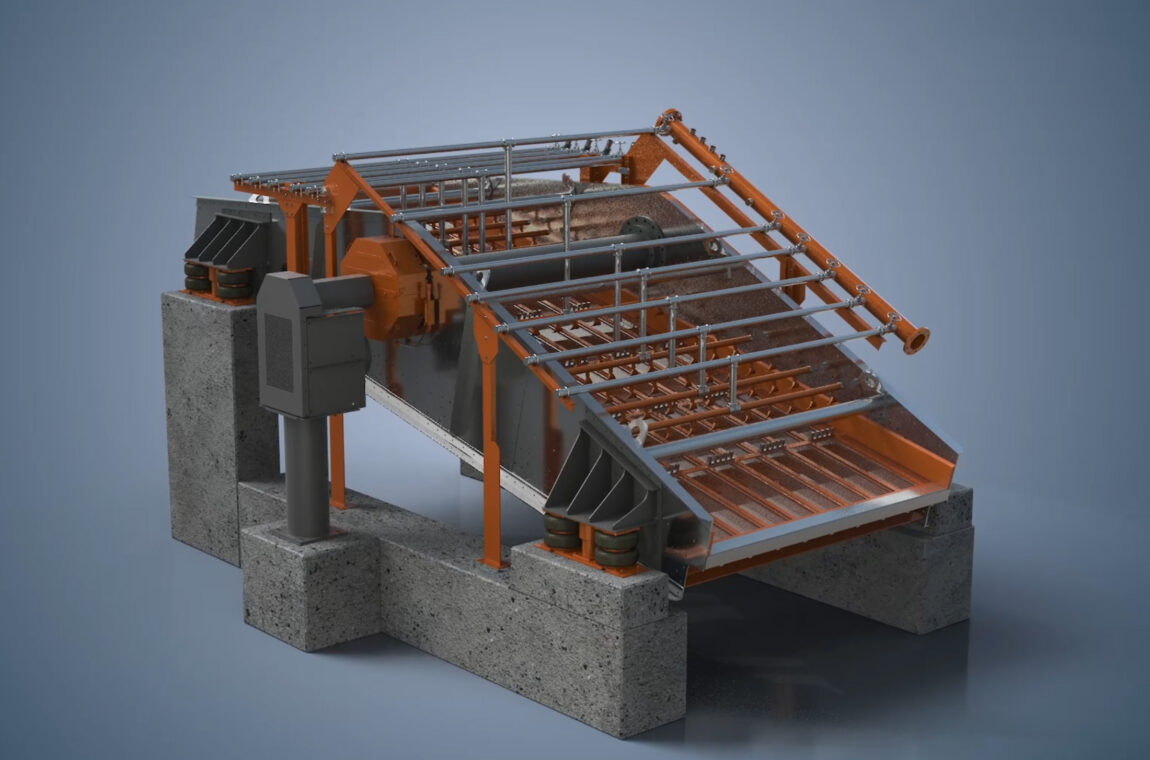

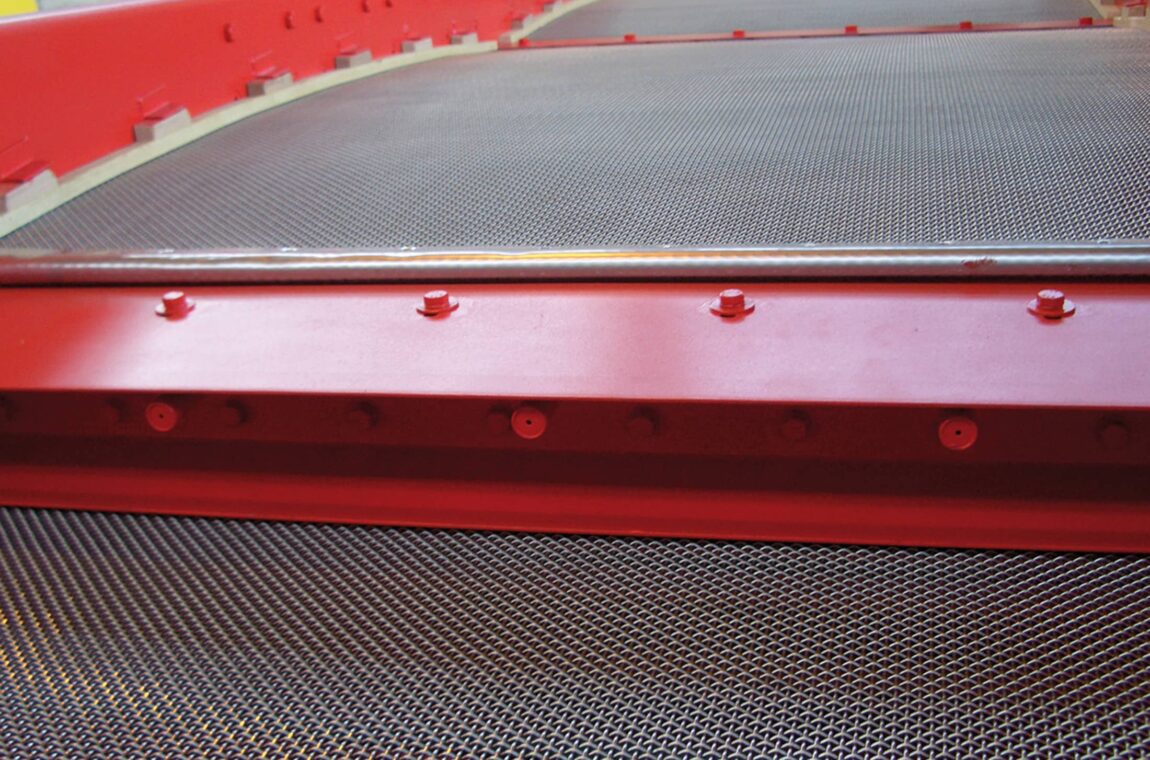

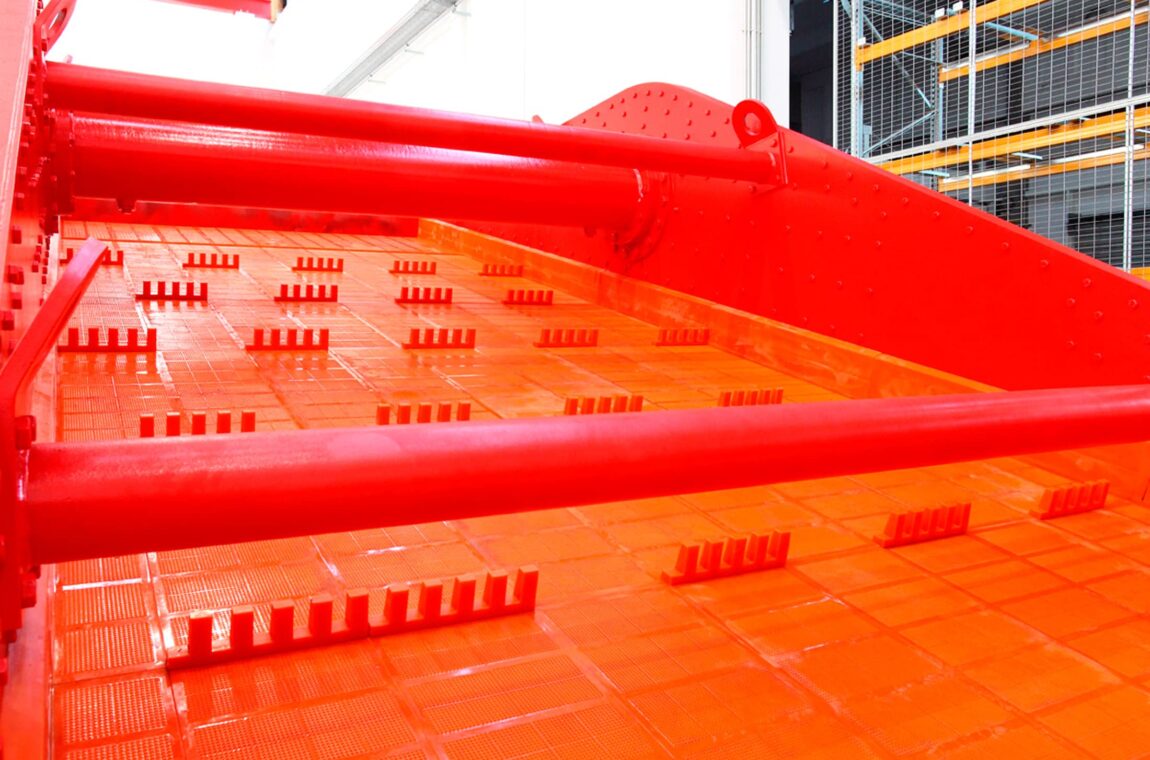

De zeefkast is ontworpen voor zowel in de langs- als dwarsgespannen zeefbodems als vlakke zeefpanelen en natuurlijk ook voor zeefwisselsystemen van verschillende fabrikanten. Voor stoffig zeefgoed kunnen wij op verzoek trilzeven leveren met een stofkap of een gesloten stofkast . Zeefhulpmiddelen in de vorm van klopinrichtingen of sproeiers zijn eveneens als optie verkrijgbaar, individueel aangepast aan uw eisen.

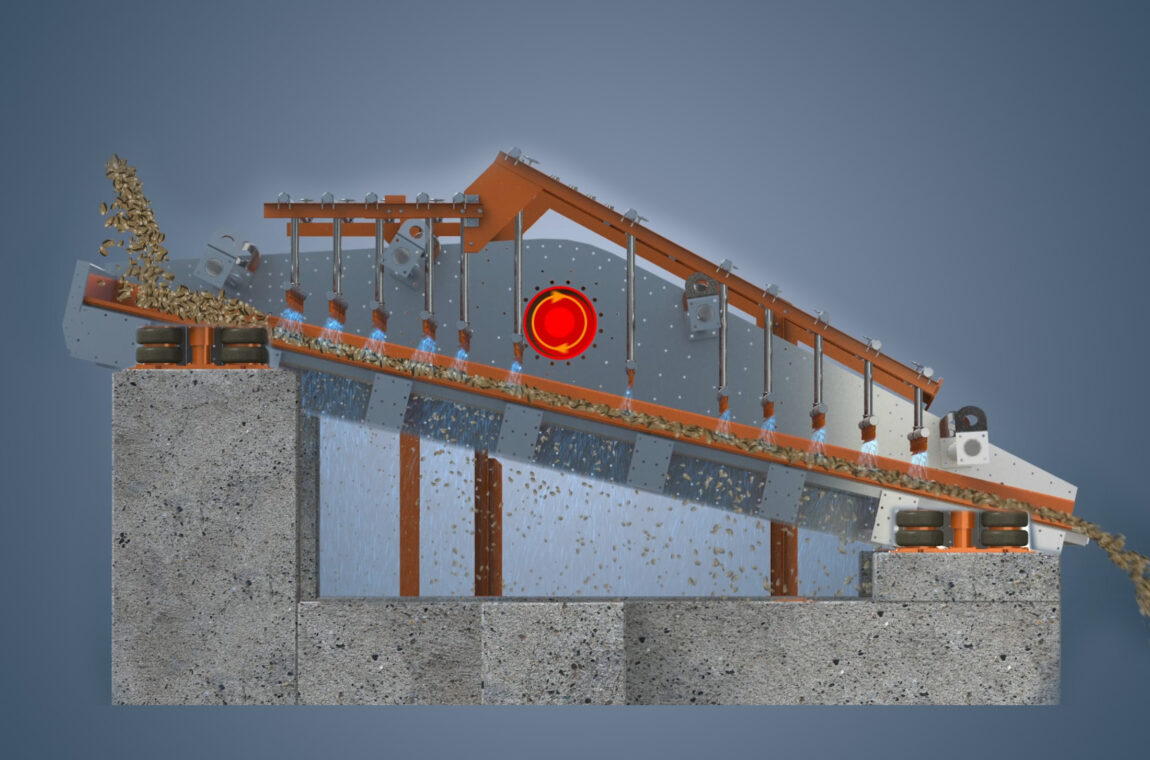

Werkingsprincipe & mechanische kenmerken

De zeefmachines van SIEBTECHNIK TEMA zijn vrij trillend, wat betekent dat de diameter van de trillingscirkel vrij kan worden aangepast aan de verhouding tussen de massa van de zeefkast en de onbalans. Trilzeven hebben een steile werphoek en vereisen daarom een hellingshoek van de zeefbodem van 10° tot 18°. Uitzonderingen hierop zijn ontwateringszeven met een hoek van 3° tot 5° en steile zeven, bijvoorbeeld zandzeven met een hellingshoek van 25° tot 40°.

De zeefkast, bestaande uit zijwanden en dwarsbalken, vangt alle statische en dynamische krachten op. De aandrijfas met de onbalansen loopt in twee rollagers, die in het zwaartepunt van de zeefkast zijn aangebracht. De zeefmachine wordt aangedreven door V-snaren of een flexibele koppeling. Grotere zeefmachines zijn bovendien uitgerust met een tussenas. De lagers worden gesmeerd met olie of vet. De zeefkast is met 4 veerelementen elastisch op de onderbouw afgeveerd. Deze is ontworpen voor zowel in langs- als dwarsgespannen zeefbodems of vlakke zeefpanelen. Voor stoffig zeefgoed kunnen wij op verzoek trilzeven leveren met een stofkap of een gesloten stofkast.
