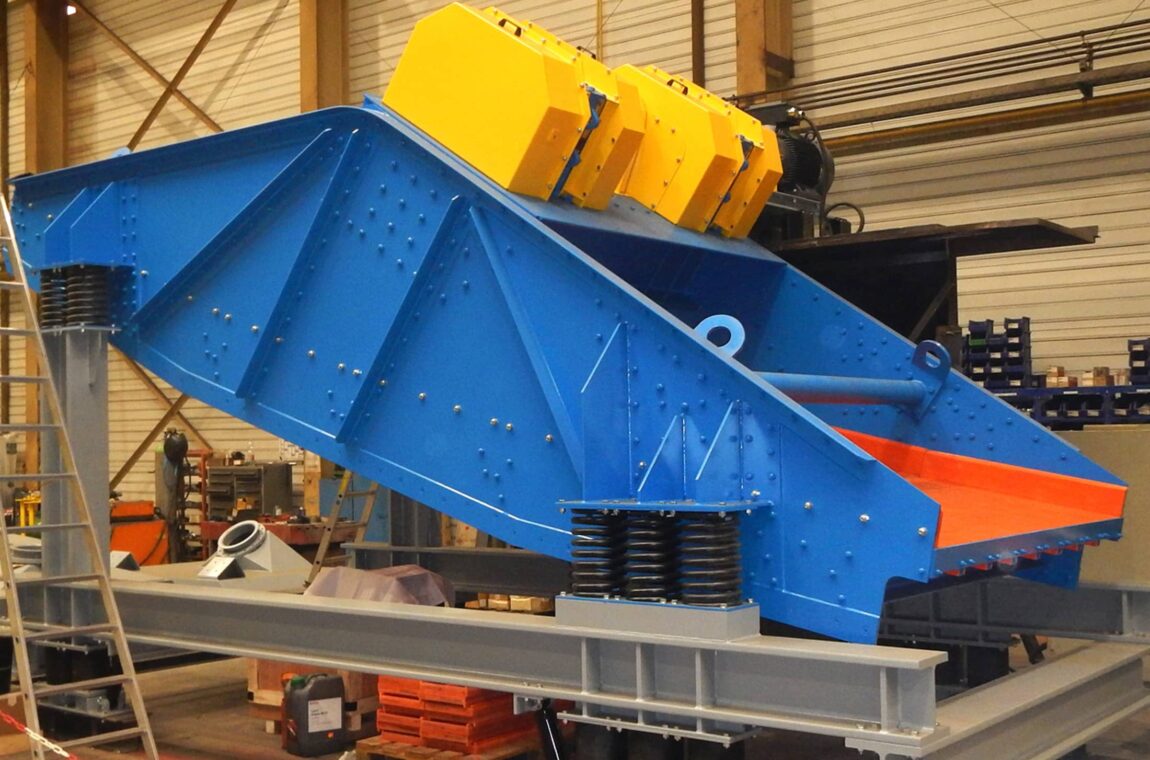

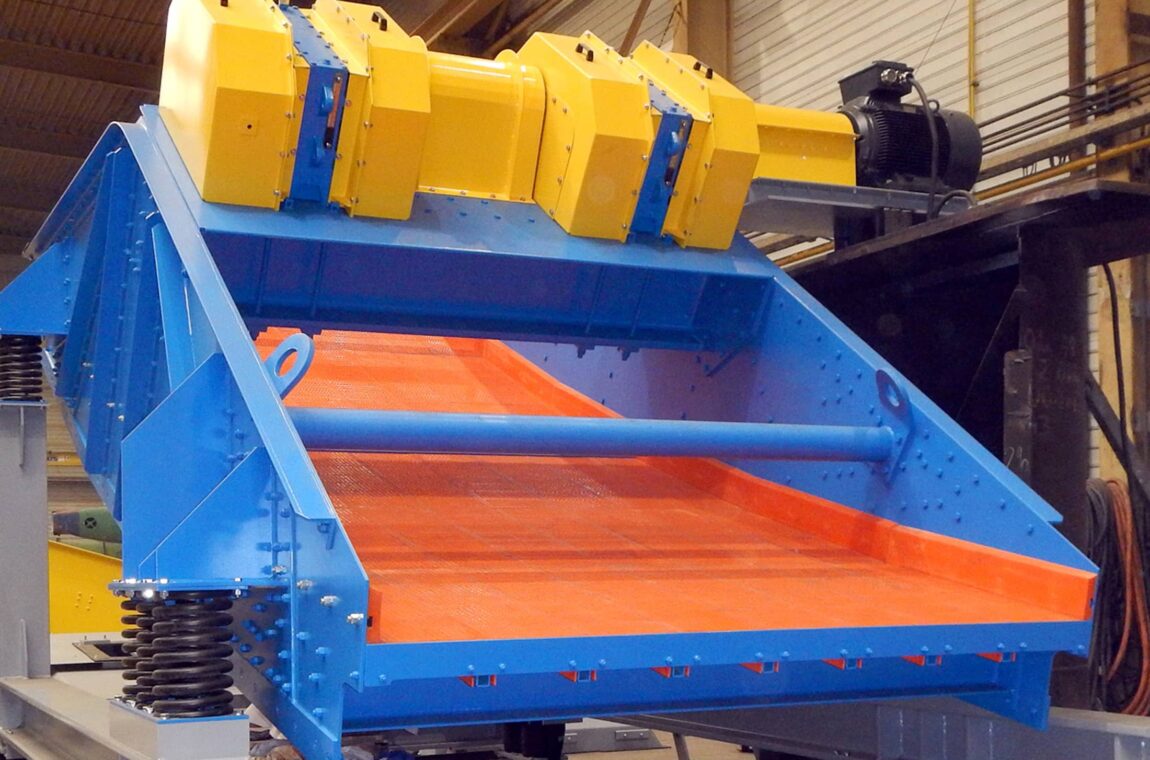

De SIEBTECHNIK TEMA-bananenzeefmachine wordt gebruikt voor het zeven van korrelige stortgoederen. De aandrijving gebeurt via dubbele onbalansaggregaten(type BHG), onbalansaandrijving(type BV) of via onbalansmotoren (type BHR).
Onze bananenzeefmachine bereikt een goede scheidingsefficiëntie bij extreem hoge toevoersnelheden en met moeilijk te zeven materiaal. Het werkingsgedrag is vergelijkbaar met dat van een hogesnelheidszeef. In vergelijking met conventionele trilzeven kan de bananenzeef een veel grotere toevoersnelheid aan met een constant zeefoppervlak.
Wij produceren enkel- en meerdeks zeefmachines. Verschillende aandrijfaggregaatmaten maken een uitstekende aanpassing aan uw individuele toepassing mogelijk. De onbalansmassa’s en snelheden kunnen stapsgewijs worden aangepast. Hierdoor kunnen de lineaire trillingsamplitude en versnelling van de zeefkast optimaal worden aangepast aan de procestechnische eisen.
Onze SIEBTECHNIK TEMA-Aandrijfaggregaten zijn snel en eenvoudig te installeren en bieden hoge beschikbaarheid van de zeefmachine.
Wij raden dit aandrijfconcept bijvoorbeeld aan voor het classificeren van een toevoermateriaal met een hoog aandeel fines.
Het aandrijfconcept van deze bananenzeefmachine is gebaseerd op de beproefde trillingsopwekking van onze onbalans trilzeefmachine. (Kreisschwinger)
Een gelagerde aandrijfas met onbalansen wordt in rotatie gebracht. De resulterende beweging van de zeefkast is daarom cirkelvormig – net als bij een conventionele trilzeef.
Wij raden dit aandrijfconcept bijvoorbeeld aan voor controlezeven van fijn zand ter bescherming tegen mogelijke overkorrel.
Een aandrijving met één of twee onbalansmotoren kan een voordelig alternatief zijn voor de dubbele onbalansreductor of de uitvoering met één of twee aandrijfassen – vooral bij smalle nominale machinebreedtes. De resulterende trilling van de zeefkast is daardoor ofwel lineair ofwel cirkelvormig.
Deze vrij kleine bananenzeefmachines worden bijvoorbeeld gebruikt bij de classificatie van zand, steenslag of in de recycling.
De SIEBTECHNIK TEMA-bananenzeefmachines zijn vrijtrillende machines, wat betekent dat de diameter van de trillingscirkel vrij instelbaar is op basis van de massaverhouding tussen de zeefkast en de onbalans. Bananenzeefmachines kunnen worden ontworpen met een steile (ca. 75°) of vlakke (ca. 40°) werphoek. Deze flexibiliteit maakt het mogelijk om verschillende zeefbodemneigingen in één zeefmachine te realiseren, van steil hellend (ca. 40°) tot horizontaal tot licht stijgend (ca. 5°).
Voorbeelden hiervan zijn gecombineerde sorteer- en ontwateringszeven in de zoutwinning (dunne-laagzeven met aansluitende ontwatering).

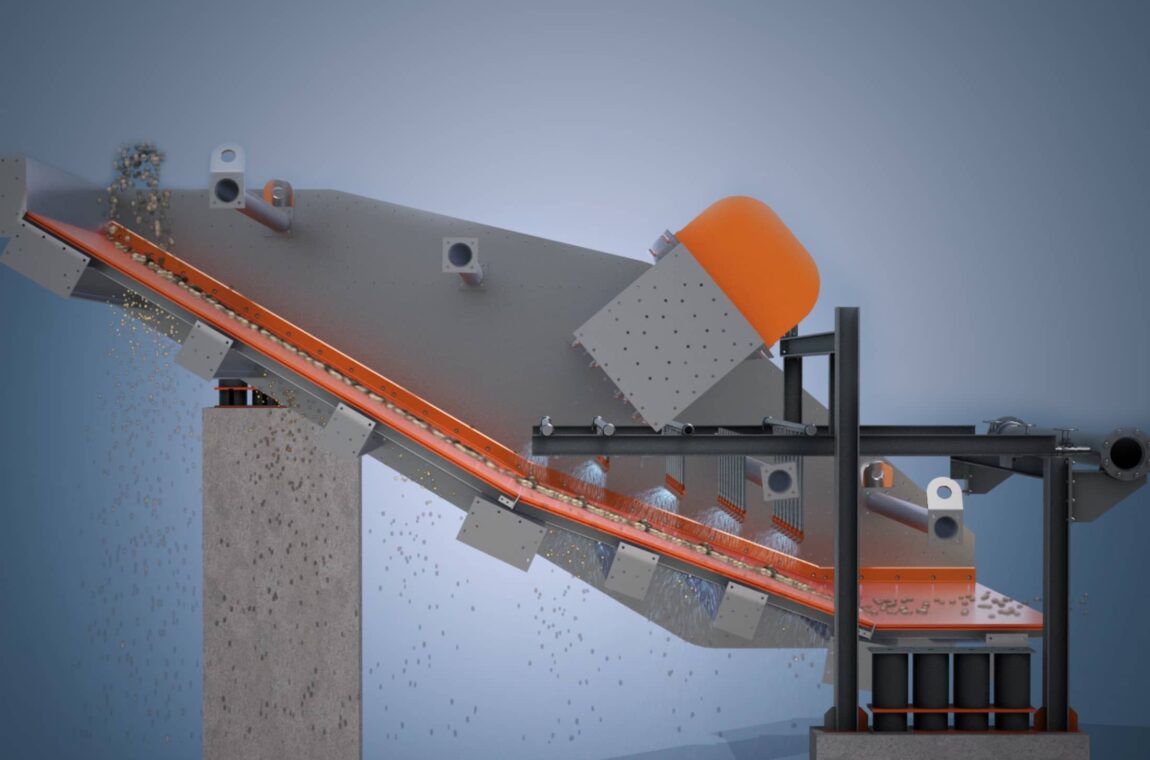

Onze bananenzeefmachines zijn hogesnelheidszeven wat betreft hun werkingsprincipe. Door de steile helling van de zeefbodem wordt een hoge transportsnelheid bereikt.
Er ontstaat een zeer dunne laag, waarbij het grootste deel van het fijne materiaal door de lange mazen wordt uitgezeefd. De zeefhoek neemt af in het midden- en uitloopgedeelte, waardoor de transportsnelheid afneemt. In dit deel vindt een goede scheiding van grenskorrrels plaats.
Zo kan de hellingshoek van de zeefbodem bijvoorbeeld 25° tot 40° bedragen in het steile gedeelte, 15° tot 25° in het middengedeelte en 0° tot 15° of zelfs +5° in het vlakke gedeelte. Het aantal zeefstappen en hun hoek kunnen individueel worden bepaald naar behoefte (bijv. in geval van beperkingen door bestaande staalconstructies).
Onze zeefmachines in de BHG- (dubbele onbalansaggregaten), BV- (onbalans trilzeef) en BHR- (onbalansmotoren) series bieden scheidingsgrenzen van 0,5 tot 150 mm en een zeefoppervlak van ca. 1 tot ca. 40 m². Afhankelijk van het product kunnen de machines worden ontworpen voor een amplitude van 2 – 14 mm. De zeefconstructie kan bestaan uit één of twee zeefdekken.
De snelheid en de amplitude van de bananenzeefmachine kunnen worden aangepast aan een specifiek product, waardoor een consistent perfect zeefresultaat wordt gegarandeerd.

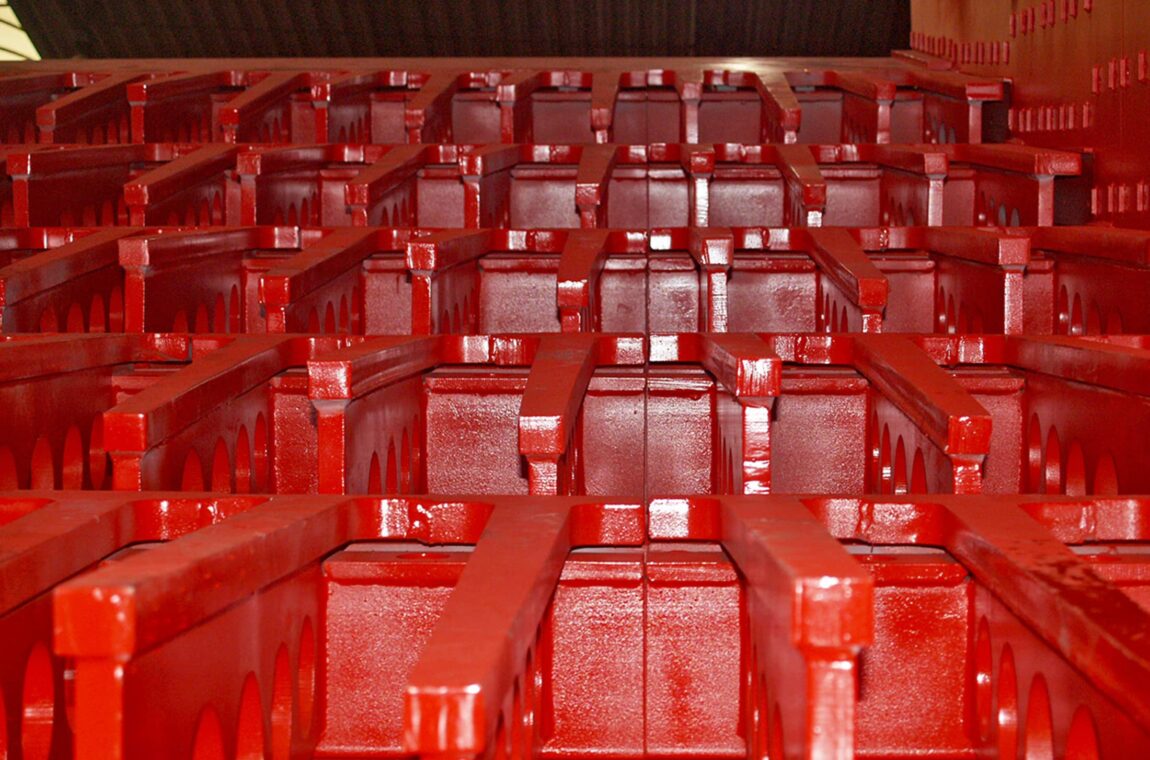

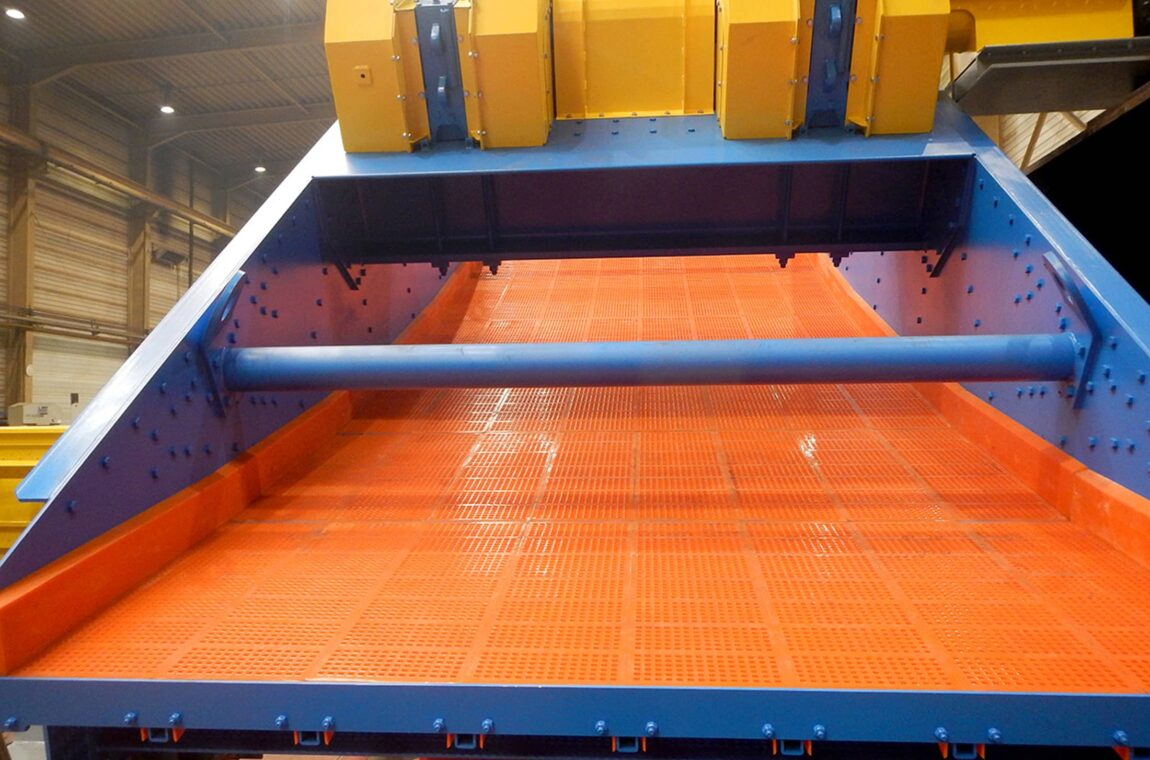

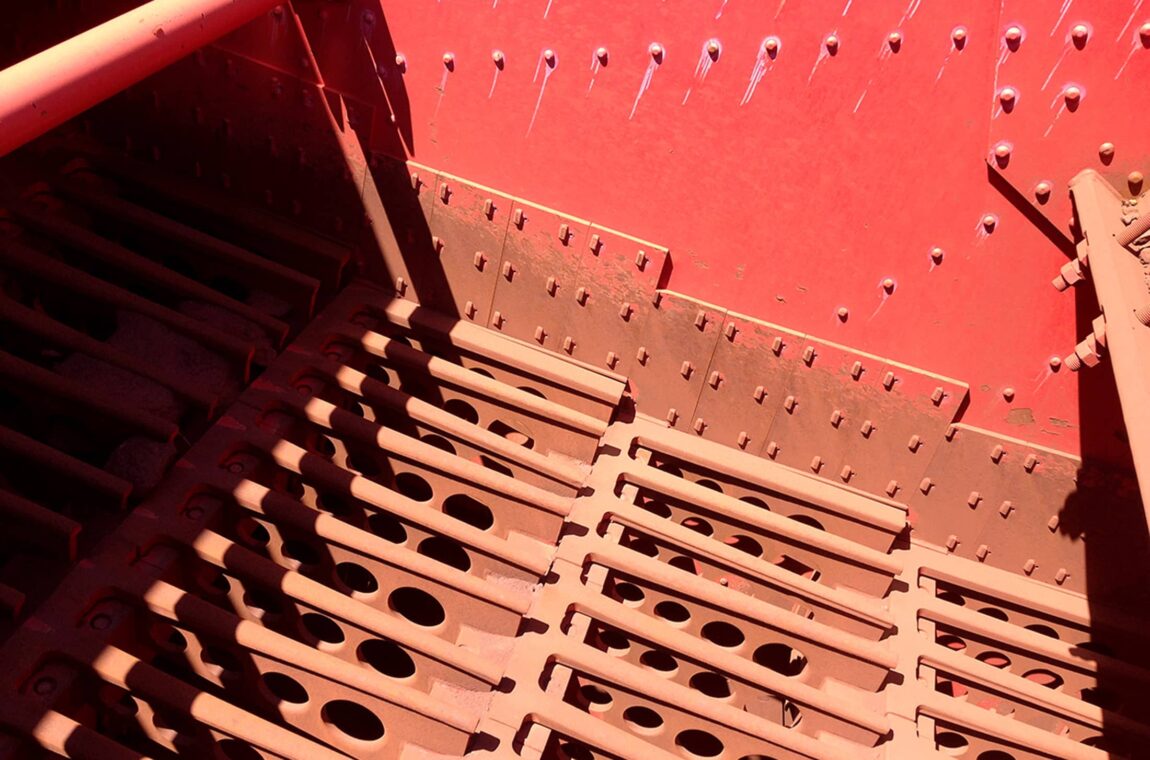

De zeefkast is ontworpen voor zowel in de lengterichting gespannen zeefbodems als vlakke zeefbodems en uiteraard systeemzeefbodems van verschillende fabrikanten.

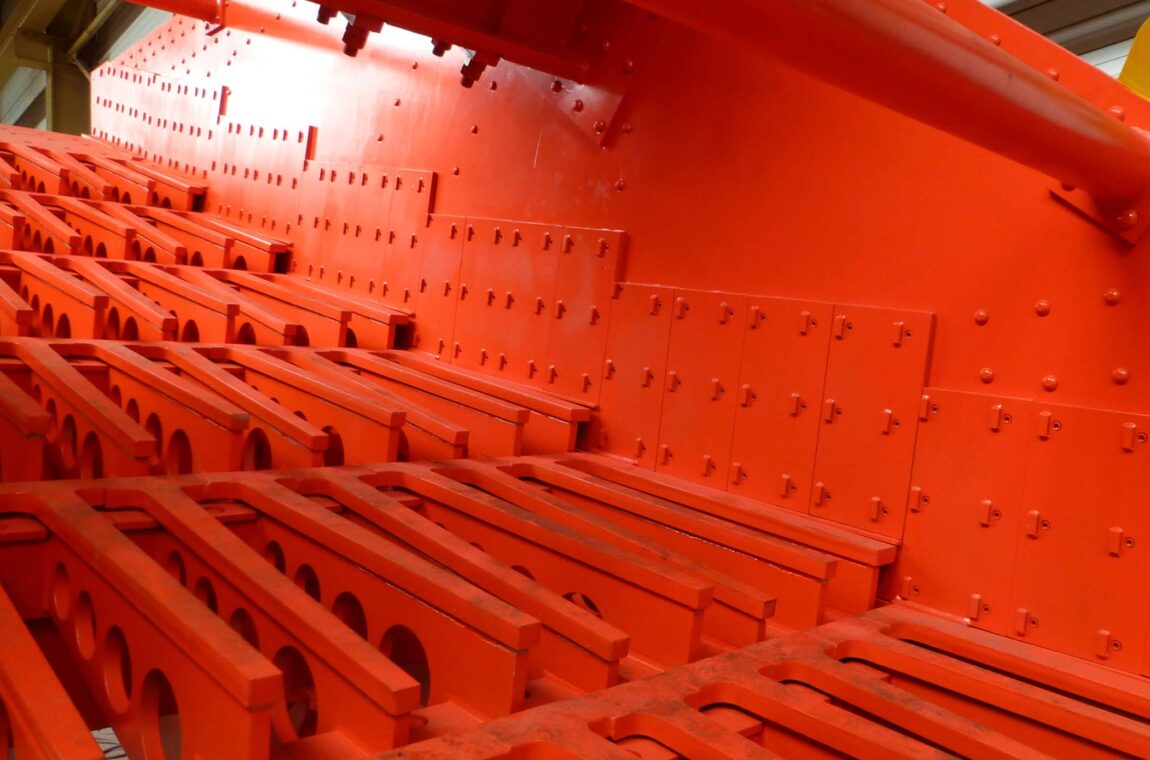

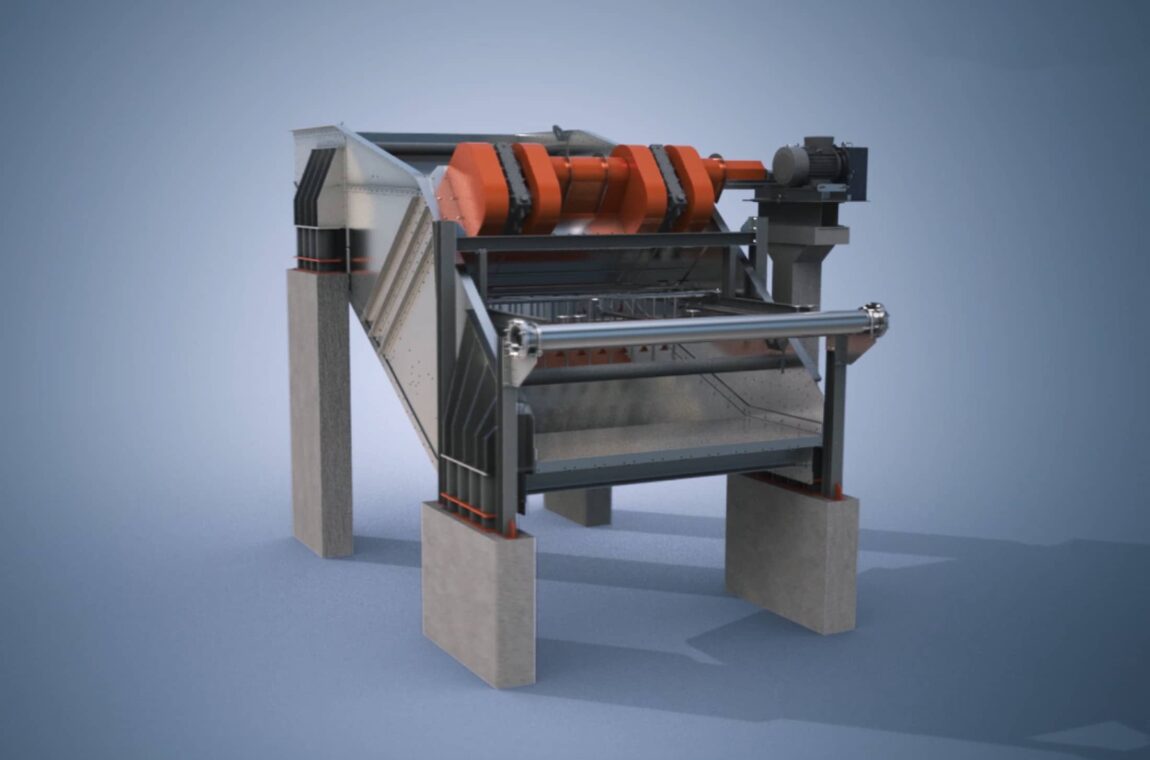

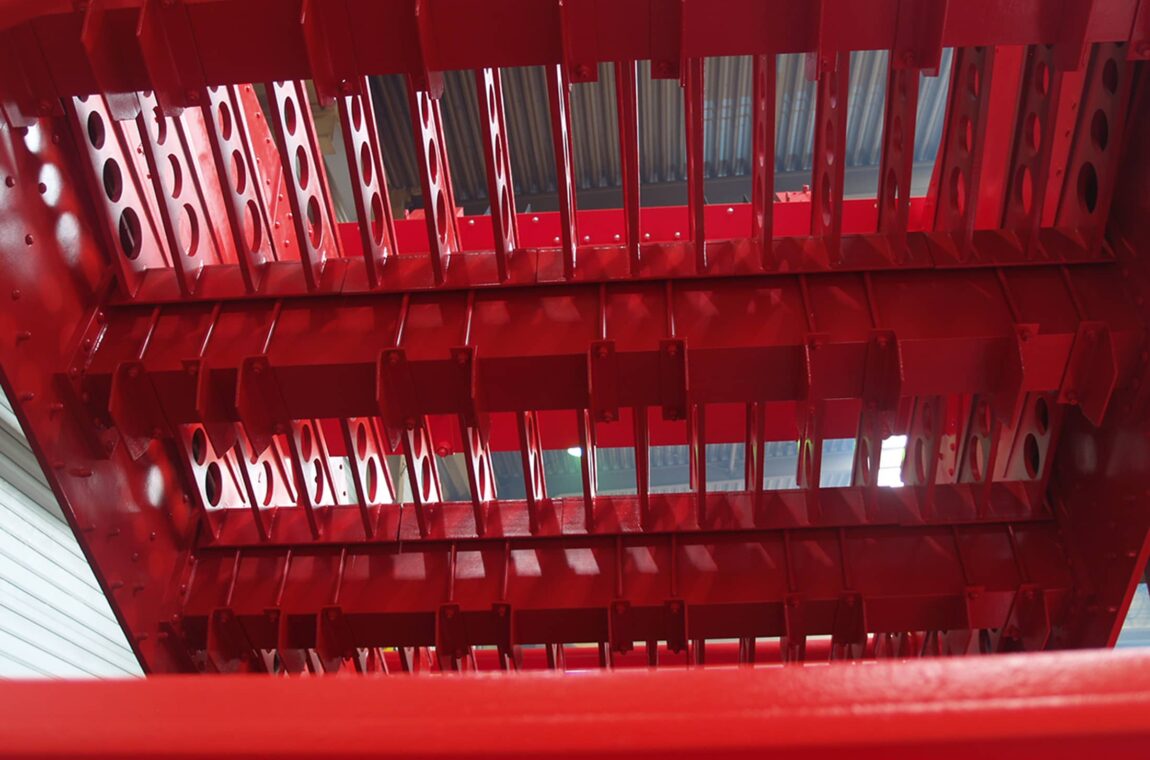

De zeefkast, bestaande uit zijwanden en dwarsbalken, vangt alle statische en dynamische krachten op. Bij de variant met cirkelvormige trilling bevindt de trillingsbron zich in het zwaartepunt. Daarentegen bevinden dubbele onbalansaandrijvingen of onbalansmotoren die op een aandrijfbrug zijn gemonteerd zich niet in het zwaartepunt van de zeefkast. Het is belangrijk dat de resulterende krachtlijn door het zwaartepunt loopt.
De bananenzeefmachine wordt aangedreven door een V-snaaraandrijving met voorreductie of door een directe aandrijving via een cardanas. De dubbele onbalanskasten zijn met olie gevuld. De onbalansmotoren zijn voorzien van levenslange vetsmering. Onbalans trilzeven kunnen naar keuze met olie of vet worden gesmeerd.
De zeefkast is via 4 veerelementen elastisch op de onderbouw gelagerd. Verschillende systemen van schroefdrukveren, rubber buffers, trillingselementen of luchtbalgen zijn mogelijk en kunnen indien nodig worden gecombineerd (hybride ophanging).
Voor zeer stoffig zeefgoed kunnen wij op verzoek zeefmachines leveren met een stofkap of een gesloten stofbeschermingskast . Zeefhulpmiddelen in de vorm van klopinrichtingen of sproeikoppen zijn eveneens als optie verkrijgbaar en kunnen op maat worden gemaakt.
Het robuuste ontwerp, waarbij gebruik wordt gemaakt van en een combinatie wordt gemaakt van standaardcomponenten, zorgt enerzijds voor een hoge mate van flexibiliteit en klantgerichte oplossingen, en levert anderzijds machines op met onderhoudsarm bedrijf en een lange levensduur.
Zeefmachines voor een breed scala aan toepassingen maken al vele jaren deel uit van ons productieprogramma.
Zelfs voor schijnbaar onoplosbare zeefproblemen kunt u contact met ons opnemen. Een goed opgeleid team van ingenieurs en meer dan 100 jaar ervaring in de sector staan tot uw beschikking.
